在美国专利商标局发布的题为“扫描镜显示设备” 的专利申请中，Apple设想用一个包括激光器和镜子的替代系统替换VR头显内的常用显示面板。

　　Apple建议使用发射到波导上的激光光源，该波导可以被衍射并传递到扫描镜系统内的镜子元件。波片也可以改变光的偏振，相位积分可能被设置为偏振敏感，防止偏振光被衍射。还有可能在相位光栅和波导之间插入反射偏振器，以执行在不受约束和衍射光之间切换的类似功能。

　　控制电路可以调节光源发出的光的颜色，同时控制镜子元件的二维扫描，镜子元件沿着波导将光反射到输出耦合器。然后，该耦合器将光线引导至用户观察的眼睛盒。简而言之，激光或其他类型的光将被镜子反射到用户的眼睛中以产生图像。

　　输出耦合器可以制成透明的，这对于AR应用是有用的，因为它将允许用户观看现实世界并且光可以产生叠加图像。

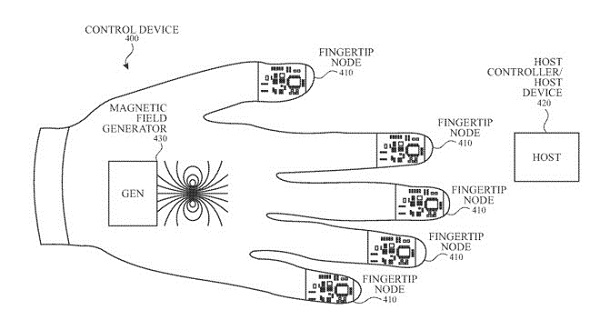

　　第二个专利申请标题为“基于磁传感器的接近传感”，Apple重提了基于手套的设备交互概念。据称，磁感应可用于检测磁场中的变化和干扰，以测量磁源的价格位置和定位，或传感器与所述源的相对位置。

　　出于输入手套的目的，这有效地采用靠近用户手中间的中央磁源的形式，以及每个指尖末端的传感器。使用电磁线圈产生具有特定调制的磁场，然后由磁传感器解调。解调后的磁场幅度可用于找到源和传感器之间的距离，并且通过使用多个磁源，这可以允许确定传感器的3D定位。

　　对于手套而言，这可能意味着手套背面有两个分开的磁源，或者甚至在手掌中增加三分之一以增加额外的深度。通过使用反向运动学，可以计算出手指骨骼的方向，位置和角度以及尖端。

　　据推测，手套还可以包括各种其他电子部件，包括力触摸传感器，用于触觉反馈的致动器，温度传感器和加热器，以及通信系统和电池。
